Отладочный модуль M16-DB-v1.01

Модуль предназначен для макетирования устройств

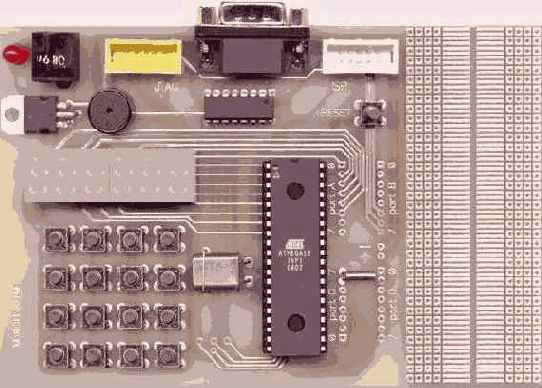

Отладочный модуль M16-DB-v1.01.
      Модуль предназначен для макетирования устройств на базе микроконтроллеров ATMega16, ATMega163, ATMega32, AT90S8535, AT90S4434. Модуль хорошо подходит для быстрого освоения семейства AVR, позволяет создавать и отлаживать программно-аппаратные прототипы устройств.

В состав модуля входят:

  • микроконтроллер ATMega16-16PI на панели
  • порты микроконтроллера выведены на разъёмы
  • XTAL 16 MHz
  • TOSC 32768 kHz
  • шести разрядный LED индикатор
  • клавиатурная матрица 4х4
  • пьезоизлучатель
  • драйвер RS232
  • разъём COM порта
  • разъём ISP
  • разъём JTAG
  • кнопка Reset
  • гнездо питания
  • стабилизатор 5V
  • макетная площадка для установки дополнительных компонентов

Модуль предназначен для макетирования устройств


Принципиальная схема, топология платы, примеры прошивок доступны на компакт-диске "EVM Off-line Pro"
